Старооскольский арматурный завод «Авангард», история которого начинается с 1998 года, известен в России и странах ближнего зарубежья как надежный производитель трубопроводной арматуры. Компания создает изделия различных видов, типоразмеров. Заказчики продукции завода ценят ее за безупречное качество и способность выдерживать интенсивный эксплуатационный режим.
Запорная арматура от САЗ «Авангард»
Одно из направлений работы САЗ «Авангард» — производство запорной арматуры. Она требуется для перекрывания газообразной либо жидкой среды, перекачиваемой по трубопроводам. Завод специализируется на создании разнообразных типов данной продукции:
- задвижки;
- шаровые краны;
- запорные клапаны;
- затворы поворотные.
Элементы изготавливаются из чугуна либо стали с применением фторсодержащих полимеров в роли уплотнителя. Запорная арматура предприятия отличается длительным сроком эксплуатации, исключительной надежностью конструкции. Она выдерживает высокие показатели давления рабочей среды. Детали САЗ «Авангард» широко востребованы: начиная от систем коммунальной инфраструктуры и заканчивая крупными газо- и нефтепроводами, а также предприятиями нефтегазового комплекса.

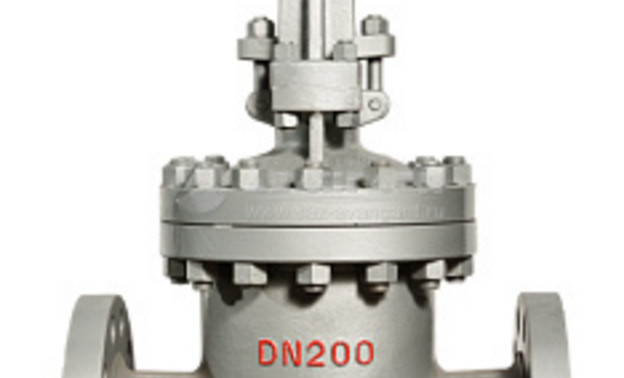

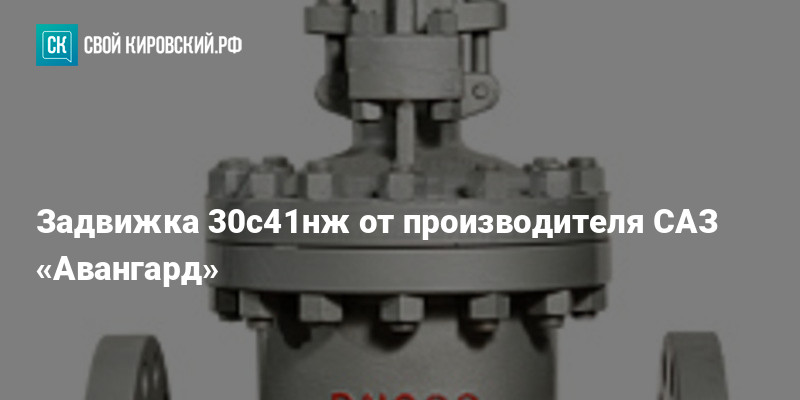

Клиновая задвижка 30с41нж — востребованная деталь от САЗ «Авангард»
В технологических системах трубопроводов широко применяют клиновые задвижки 30с41нж, выпускаемые САЗ «Авангард». Этот тип запорной арматуры необходим, чтобы перекрывать поток воды и воздуха, природного газа и азота, аммиака и нефтепродуктов, а также прочих сред.
Предприятие выпускает указанные клиновые задвижки в соответствии с ТУ 3741-001-22294686-2008. В процессе производства САЗ «Авангард» использует проверенные, подтвержденные лицензиями технологии, высококачественное сырье, инновационное оборудование. Детали, условный диаметр которых составляет 50-400 мм, оснащены выдвижным шпинделем, а также маховиком (оба элемента также собственного производства). Изделие выдерживает давление транспортируемой среды, равное 16 кгс/см², предельно допустимый температурный показатель в +425 °C. Клиновые задвижки стойкие к механическому повреждению и способны перекрывать потоки, где среда подается в двух направлениях.
Конструктивные особенности детали
Задвижка представлена запорным органом, крышкой и стальным корпусом, выполненным с помощью метода литья. Поток транспортируемого вещества перекрывается, когда затвор меняет свое положение — становится перпендикулярно потоку.
Клиновое исполнение запорного органа объясняется тем, что упругий клин подвижно соединен с выдвижным шпинделем. Воздействующее давление движущейся по трубам среды вместе с заклинивающим усилием создают в затворе уплотнение. В свою очередь, герметичность изделия обусловлена двумя деталями:
- сальниковым узлом, который образует сальниковое уплотнение вместе с втулкой сальника;
- плоской прокладкой, расположенной во фланцевом соединении корпуса с крышкой.
Установка арматуры происходит посредством фланцевого соединения. Управлять приспособлением возможно с помощью маховика. Когда он вращается в направлении часовой стрелки, то задвижка закрывается. Открывается она, соответственно, в противоположном направлении.
Материал изготовления задвижек 30с41нж
Материалом исполнения корпуса, клина, крышки данной детали служит конструкционная нелегированная сталь 25Л. Техпараметры и состав ее соответствуют ГОСТу 977-88. Сырье содержит 0,22-0,3% углерода, что обеспечивает высокую прочность. Шпиндель выполнен из коррозионно-стойкой стали 20X13, состоящей на 12-14% из хрома. Данный материал, соответствующий ГОСТу 5632-2014, используется также как наплавка на корпусе и клине. В связи с этим запорная арматура выдерживает высокие температуры, действие слабоагрессивных сред, не образует коррозию. Функцию уплотнителей выполняют прокладки из терморасширенного графита.
САЗ «Авангард» несет полную ответственность за свое оборудование перед потребителями. Заказывая задвижки клиновые 30с41нж https://saz-avangard.ru/catalog/armatura-zapornaya/zadvizhki-s-vydvizhnym-shpindelem/30s41nzh/ или иной вид арматуры от производителя, вы можете рассчитывать на подробную консультацию по продукции от специалистов завода, в том числе по срокам ее поставки, особенностям монтажа и техобслуживания.
